Здравейте! Като доставчик на ZTA ceramic често ме питат за различни технически аспекти на нашите продукти. Един въпрос, който изниква доста често, е как да се измери коефициентът на Поасон на ZTA керамика. Така че реших да споделя някои прозрения по тази тема в днешния блог.
Първо, нека бързо разберем какво е коефициентът на Поасон. С прости думи, това е мярка за това как даден материал се деформира, когато е разтегнат или компресиран. Когато дърпате материал в една посока, той обикновено става по-тънък в перпендикулярни посоки. Коефициентът на Поасон определя количествено тази връзка между страничната деформация (промяната в дебелината) и аксиалната деформация (промяната в дължината).
Сега, защо измерването на коефициента на Поасон на ZTA керамика е важно? Е, керамиката ZTA, или керамиката с циркониев закален алуминиев оксид, е известна със своите отлични механични свойства като висока твърдост, устойчивост на износване и устойчивост на счупване. Тези свойства го правят подходящ за широк спектър от приложения, от режещи инструменти до зъбни импланти. Познаването на коефициента на Поасон помага на инженерите и дизайнерите да разберат как ще се държи материалът при различни натоварвания, което е от решаващо значение за осигуряване на производителност и надеждност на продуктите, произведени от ZTA керамика.
Има няколко различни метода за измерване на коефициента на Поасон на керамика ZTA и тук ще прегледам някои от често срещаните.
1. Метод за измерване на напрежението
Това е един от най-простите и широко използвани методи. Основната идея е да се прикрепят тензодатчици към повърхността на керамичния образец. Датчиците на деформация са малки устройства, които могат да измерват промяната в дължината на материала, когато е под напрежение.
Ето как работи:
- Подготовка на пробата: Първо, трябва да подготвите ZTA керамичен образец в подходяща форма, обикновено правоъгълна призма или цилиндър. Уверете се, че повърхностите са гладки и чисти, за да осигурите добра адхезия на тензодатчиците.
- Монтаж на тензометричен датчик: Прикрепете два тензодатчика към образеца - един в аксиална посока (посоката на приложеното натоварване) и един в странична посока (перпендикулярно на приложеното натоварване). Можете да използвате специално лепило, за да залепите тензодатчиците към керамичната повърхност.
- Зареждане на пробата: Приложете известно натоварване към пробата постепенно с помощта на машина за изпитване. Тъй като образецът се деформира под натоварване, тензодатчиките ще измерват промените в дължината.
- Събиране на данни и изчисляване: Запишете стойностите на деформацията както от аксиалните, така и от страничните тензодатчици. След това изчислете коефициента на Поасон, като използвате формулата:
[
\nu = - \frac{\epsilon_{странично}}{\epsilon_{аксиално}}
]
където (\nu) е коефициентът на Поасон, (\epsilon_{lateral}) е страничната деформация и (\epsilon_{axial}) е аксиалната деформация.
Едно нещо, което трябва да имате предвид при този метод е, че точността на измерването зависи от качеството на тензометричните датчици и правилния монтаж. Освен това керамичната проба трябва да бъде хомогенна, за да се осигурят надеждни резултати.
2. Ултразвуков метод
Ултразвуковият метод е техника за безразрушителен тест, която може да се използва и за измерване на коефициента на Поасон. Основава се на факта, че скоростта на ултразвуковите вълни в даден материал е свързана с неговите еластични свойства, включително коефициента на Поасон.
Ето процеса:
- Подготовка на пробата: Подобно на метода с измервателния уред, подгответе ZTA керамична проба с гладки повърхности.
- Настройка на ултразвуков трансдюсер: Поставете два ултразвукови трансдюсера върху пробата - единият да генерира ултразвукови вълни, а другият да ги приема. Преобразувателите обикновено се свързват към пробата с помощта на подходяща свързваща среда, като гел или течност.
- Измерване на скоростите на ултразвуковите вълни: Изпратете ултразвукови вълни през пробата в различни посоки (надлъжна и напречна). Измерете времето, необходимо на вълните да преминат през пробата и изчислете скоростите на вълните.
- Изчисляване на коефициента на Поасон: Използвайте измерените скорости на вълните, за да изчислите коефициента на Поасон. Връзката между скоростите на вълните и коефициента на Поасон се дава от следните уравнения:
[
\nu=\frac{V_{l}^{2}-2V_{t}^{2}}{2(V_{l}^{2}-V_{t}^{2})}
]
където (V_{l}) е скоростта на надлъжната вълна и (V_{t}) е скоростта на напречната вълна.
Предимството на ултразвуковия метод е, че не е разрушителен, така че пробата може да се използва повторно. Въпреки това изисква специализирано оборудване и опит за извършване на измерванията точно.
3. Метод на корелация на цифрово изображение (DIC).
DIC е сравнително нов и усъвършенстван метод за измерване на напрежение и деформация в материали. Той използва двойка камери за заснемане на изображения на повърхността на пробата преди и по време на деформация.
Ето как работи:
- Подготовка на пробата: Подгответе керамичния образец ZTA и нанесете произволни петна върху повърхността. Този модел се използва за проследяване на движението на точки по повърхността по време на деформация.
- Настройка на камерата: Настройте две камери, за да видите пробата от различни ъгли. Калибрирайте камерите, за да осигурите точно измерване на изместванията на повърхността.
- Зареждане на пробата и заснемане на изображение: Приложете натоварване към пробата и заснемете поредица от изображения при различни нива на натоварване. Софтуерът DIC анализира изображенията, за да изчисли преместванията и деформациите на повърхността на пробата.
- Изчисляване на коефициента на Поасон: След като се изчислят аксиалните и страничните деформации, коефициентът на Поасон може да се определи, като се използва същата формула, както при метода на тензодатчика.
Методът DIC предлага измерване на деформация с висока разделителна способност и пълно поле. Може също така да предостави подробна информация за деформационното поведение на материала. Това обаче е по-скъпо и изисква сложен софтуер и оборудване.
Като доставчик на ZTA керамика, ние разбираме значението на точните свойства на материала за нашите клиенти. Ето защо ние гарантираме, че нашите ZTA керамични продукти са щателно тествани, включително измерване на коефициента на Поасон, за да отговарят на най-високите стандарти за качество.

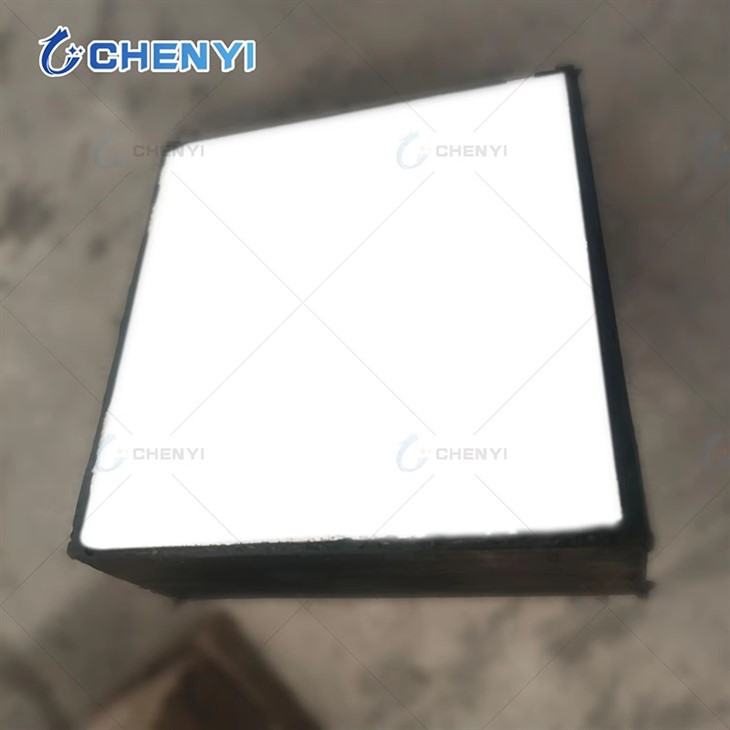

Ако сте на пазара за висококачествени ZTA керамични продукти, ние ще ви покрием. Ние предлагаме широка гама отКерамични плочки ZTAи други ZTA керамични компоненти, които са подходящи за различни приложения. Независимо дали имате нужда от тях за индустриални машини, медицински устройства или друга цел, ние можем да предоставим правилното решение за вас.
Ако имате някакви въпроси относно нашите продукти, измерването на коефициента на Поасон или нещо друго, свързано с ZTA керамика, не се колебайте да се свържете с нас. Винаги се радваме да поговорим и да обсъдим вашите специфични нужди. Нека започнем разговор и да видим как можем да работим заедно, за да отговорим на вашите изисквания!
Референции
- Callister, WD, & Rethwisch, DG (2018). Материалознание и инженерство: Въведение. Уайли.
- Наръчник за безразрушителен контрол, том 7: Ултразвуков контрол. Американско дружество за безразрушителен контрол.
- Sutton, MA, Orteu, J. - J., & Schreier, H. (2009). Корелация на изображението за измерване на форма, движение и деформация: основни понятия, теория и приложения. Спрингър.
